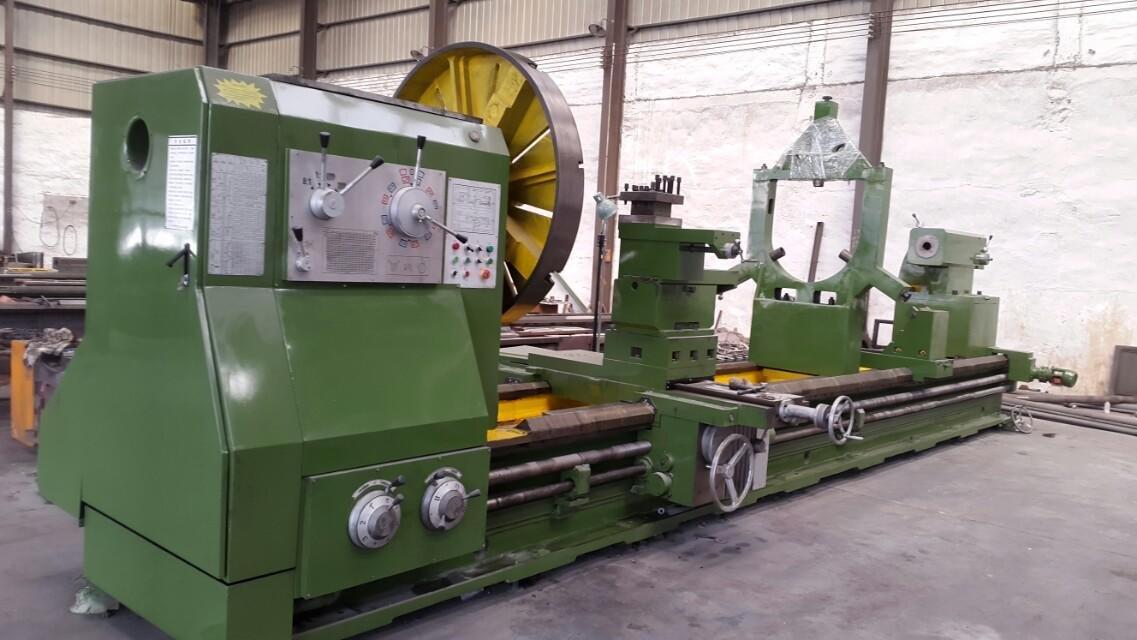

Horisontell svarv
En horisontell svarv används huvudsakligen för att vrida ett roterande arbetsstycke med ett svarvverktyg. På svarv kan borrar, reamer, reamer, kranar, dörrar och knurlingsverktyg också användas för bearbetning.
Svarv funktioner
1. Lathe säng-, bädd- och oljekanna antar den integrerade gjutningsstrukturen, hög styvhet och bra stötdämpning, vilket överensstämmer med egenskaperna hos snabba skärverktyg.
2. Bäddhuvudet adopterar tre stödkonstruktioner, de tre stöden är koniska rullager, spindeln är lätt att justera, rotationsprecisionen är hög och precisionshållningen är bra.
3. Matarboxen är utrustad med en metrisk trådomvandlingsmekanism, och valet av trådtyp är bekvämt och pålitligt.
4. Det finns en kegelkopplingssäkerhetsanordning i glidlådan för att förhindra skador på delarna efter det automatiska verktyget överbelastning.
5. Det finns en fyrastations automatisk matnings mekanisk stoppanordning i maskinens längdriktning. Arbetsstyckets längsgående längd kan ställas in genom att justera kamans längsgående läge på stoppstången för att inse delens längsgående storlek.
6. Strålkastaren är utrustad med en växlingsanordning för att tillgodose behoven av borrning och rening.
7. Designen av sladdens smörjsystem är rimligt och tillförlitligt. Frontlåda, matarboxen och glidlådan är smutsiga i kroppen, och linjepumpen och kolvpumpen läggs till för att automatiskt smyga de speciella delarna automatiskt.
Svarv delar
(1) Växellådan används för att ändra spindelns hastighet. Huvuddelen består av växellåda och växellåda. Genom att manipulera växellådan och växelhandtaget på utsidan av huvudstocken för att ändra växelns eller kopplingens läge kan spindeln uppnå 12 olika hastigheter. Spindelens omvändning uppnås genom motorns omvändning.
(2) Spindelbox Spännhylsan används för att stödja spindeln och rotera den med olika hastigheter. spindeln är ihålig för att underlätta passage av långa arbetsstycken; Spindelns spets kan användas för att montera spetsen eller spindelns främre ände. Montera chucken och vrid på den koniska ytan för att klämma fast arbetsstycket.
(3) Hängande hjullådans hängande hjullåda används för att matcha växlarna med olika antal tänder för att få olika matningshastigheter. Används huvudsakligen för att vrida olika typer av trådar.
(4) Foderlåda Foderboxen används för att ändra matningshastigheten. Huvudaxelns rörelse i matarboxen genom den hängande hjullådan, genom att ändra glidväxelns inkopplingsposition i matarboxen genom att flytta växelhandtaget, kan uppnå olika hastigheter hos den polerade staven eller skruvstången.
(5) Glidlådan Glidlådan används för att ändra glidstångens rotation och skruven till verktygshållarens automatiska matningsrörelse. Ljusstången används för generell vridning och skruven används endast för gängning. Det finns en låsningsmekanism i glidlådan så att de två inte kan användas samtidigt.
(6) Verktygshållare Verktygshållaren används för att hålla vredverktyget och göra det rörligt i längdriktningen, i sidled eller snett. Den består av följande delar:
1) sängsadel Den är ansluten till glidlådan och kan flyttas i längdriktningen längs sängskenan med en lateral skena på den.
2) Medium skateboard. Den kan flyttas lateralt längs styrskenorna på sadeln.
3) Skivspelare. Den är fäst med den mittre glidplattan med skruvar och skruven kan lossas i vilken vinkel som helst i horisontalplanet.
4) Liten skateboard. Den kan flyttas längs styrskenan ovanför skivspelaren för en kort sträcka; När skivspelaren avböjes med en viss vinkel kan den lilla skenan matas snett mot bilkonen.
5) Kvadratisk knivhållare Den är fixerad på den lilla skateboarden och kan klämma fast fyra svarvverktyg samtidigt. När låshandtaget släpps kan den fyrkantiga verktygshållaren roteras för att byta ut det önskade svarvverktyget i arbetsläge.
1-topp 2-hylss låshandtag 3-spetshylsa 4-skruv 5-mutter 6-svans låshandtag 7-handhjul 8-baksäte 9-bas
7) Hållare Hållaren används för att montera bakstycket för att stödja arbetsstycket, eller för att installera en borr, rännare och andra verktyg för hålbearbetning. Den är huvudsakligen sammansatt av en ärm, en bakkropp, en bas och liknande. Genom att vrida på handhjulet kan hylsan justeras till ett visst avstånd, och bakstycket kan flyttas längs bäddskenan till önskat läge för att uppfylla kraven för olika bearbetningar av arbetsstycket.
8) Sängens säng är fastsatt på sängens ben, vilket är det grundläggande stödet för vredet. Sängens funktion är att stödja huvudkomponenterna och bibehålla sina exakta relativa positioner under drift.
9) Skruv Ledskruven kan driva den stora vagnen för längsgående rörelse och används för att vrida tråden. Ledskruven är en av de viktigaste precisionsdelarna i svarvningen, och den matas generellt inte automatiskt av ledskruven för att hålla huvudskruvens precision under lång tid.
10) Ljusstång Ljusstången används för att överföra rörelse under motoriserad matning. Foderboxens rörelse kan överföras till glidlådan genom ljusstången, så att verktygshållaren kan matas i längdriktningen eller i sidled.
11) Joystick Joysticken är styrmekanismen för vredet. Det finns ett handtag på vänster ände på joysticken och pallens högra sida. Operatören kan enkelt hantera handtaget för att styra spindelspindeln för att rotera framåt, bakåt eller stoppa.
Bromsanordning
Huvudfunktionen hos CNC-horisontella svarvnings bromsanordning är för svarvningsparametern, som används för att övervinna rotationsinerti hos varje rörlig del i huvudstocken för att styra spindeln att sluta rotera snabbt för att förkorta hjälptiden och därigenom Montera bromsen på den horisontella svarvningen.
CNC-horisontell svarv använder en bromsbandbroms, som huvudsakligen består av ett bromshjul, ett bromsband och en spak. Bromshjulet i bromsanordningen är en stålskiva som är ansluten till axelns spline. Stålbromsbandet och innersidan är fixerade med ett lager av stålmaskasbest för att förbättra friktionskoefficienten. Den ena änden är kopplad till spindelkroppen och den andra änden är kopplad till spindelboxens kropp. Den ena änden är fastsatt vid hävstångens övre ände och det horisontella svarvbromsbandet kan justeras för att vara elastiskt och spiralen som förbinder bromsbandet och huvudaxelhuset kan justeras och placeras direkt. När CNC-horisontell vridmoment justeras korrekt kan bromsbandet lossas när spindeln roterar, men när kopplingen släpps, när den horisontella vredet parkeras, håller bromsbandet bromshjulet för att realisera spindeln. Snabbstopp och nå bromsarna.
