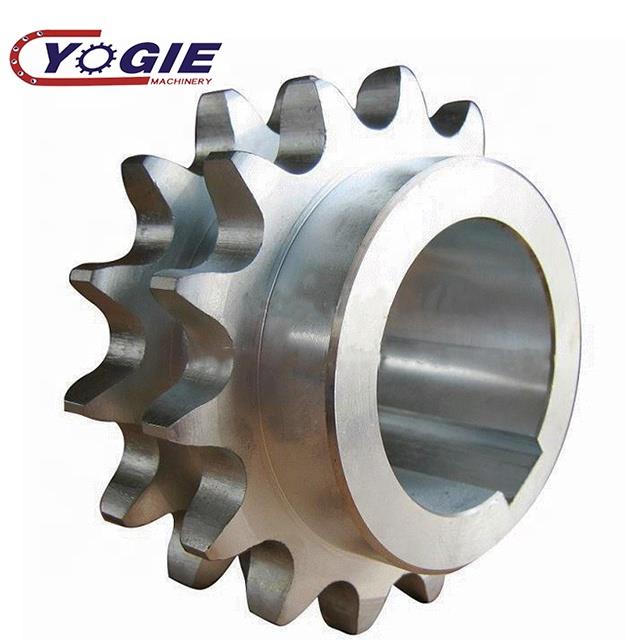

Kugghjulindruktion
[kedjehjul]: ett hjul med kugghjul av kuggtyp för meshing med en exakt tonhöjd på en kedjelänk eller kabel [kedjehjul]: en solid eller spoked växel, och (rulle) Kedjan agerar för att överföra rörelse.
Kedjehjul används i stor utsträckning inom kemisk transmission, textilmaskiner, livsmedelsbearbetning, instrumentering, petroleumsmaskiner och andra industrier.
Introduktion
Beräkningsformel för Sprocket-parameter:
Indexering av cirkelns diameter: d = p / sin (180 ° / z) p = tonhöjd
Tandcirkel (ytterdiameter): D = p × (0,54 + barnsäng 180 ° / z)
Vanlig kedjehjulstigning:
3/8 = 9,525 1/2 = 12,7 5/8 = 15.875 3/4 = 19.05
3 poäng 4 poäng 5 poäng 6 poäng
Indexering av cirkelns diameter: d = p / sin (180 ° / z)
Tandcirkelns diameter: dmax = d + 1,25 p-d1
dmin = d + (1-1,6 / z) p-dl
Tandrotdiameter: df = d-d1
Obs: p-kedjens tonhöjd
z Tandkedjor
d1 kedjevalsdiameter
Den enklaste algoritmen är {? Minuter} = delning av cirkeldiameter dividerad med {tandnummer + 2}
Kugghjulsmodell: Inklusive icke-standard kedjehjul (anpassad enligt kundritningar), standard kedjehjul (amerikansk standard och metrisk).
Tandhjul Vanligt material: C45
Hjulfjädrar som vanligtvis används bearbetningsmetoder: släckningsbehandling, ytbehandlingsbehandling.
Allmänna principer för val av tandhjulständer:
19 tänder eller mer
Det används vanligtvis för aktiva kedjehjul som körs med medelhög och hög hastighet under normala driftsförhållanden.
17 tänder
Endast för aktiva kedjehjul med små tonhöjder.
23 tänder eller mer
Rekommenderas för stödsituationer. När hastighetsförhållandet är lågt kan användningen av kugghjul med högt tandnummer reducera rotationen av i-länken, kedjans dragbelastning och lagerets belastning kraftigt.
Strukturell design
1. Kugghjulets tandprofil Profilen på kedjehjulet måste säkerställa att kedjan kommer in och lämnar nätet smidigt och energibesparande, minimerar påverkan och kontaktspänningen på kedjelänken under meshing och är lätt att bearbeta.
Den vanligt använda tandprofilen i slutet av ett kedjehjul består av tre segment av bågar aa, ab, cd och ett segment av rät linje bc. Tandformen bearbetas med standardverktyg. Det är inte nödvändigt att rita slutandens form på kedjehjulets ritning. Det är endast nödvändigt att indikera "tandformen tillverkas enligt 3RGB1244-85" på ritningen. Se relevant designmanual för dess dimensioner. Parameterberäkningen har nämnts tidigare utan att upprepa beskrivningen!
Kugghjulstruktur
Figur 3 visar fyra allmänt använda kedjehjulstrukturer. Kedjehjul med liten diameter tillverkas vanligtvis som en helhet (figur 3a), kedjehjul med medel diameter är mestadels tillverkad som en ekttyp. Tillverkad i en kombinerad typ (figur 3d), vid denna tidpunkt kan ringväxeln och hjulkärnan tillverkas av olika material! Till exempel C45, rostfritt stål och andra material.
3. Vävmaterial
Materialet i kedjehjulet bör säkerställa att tänderna har tillräcklig hållfasthet och slitstyrka, så tandhjulets tandyta är i allmänhet värmebehandlad för att uppnå en viss hårdhet.
