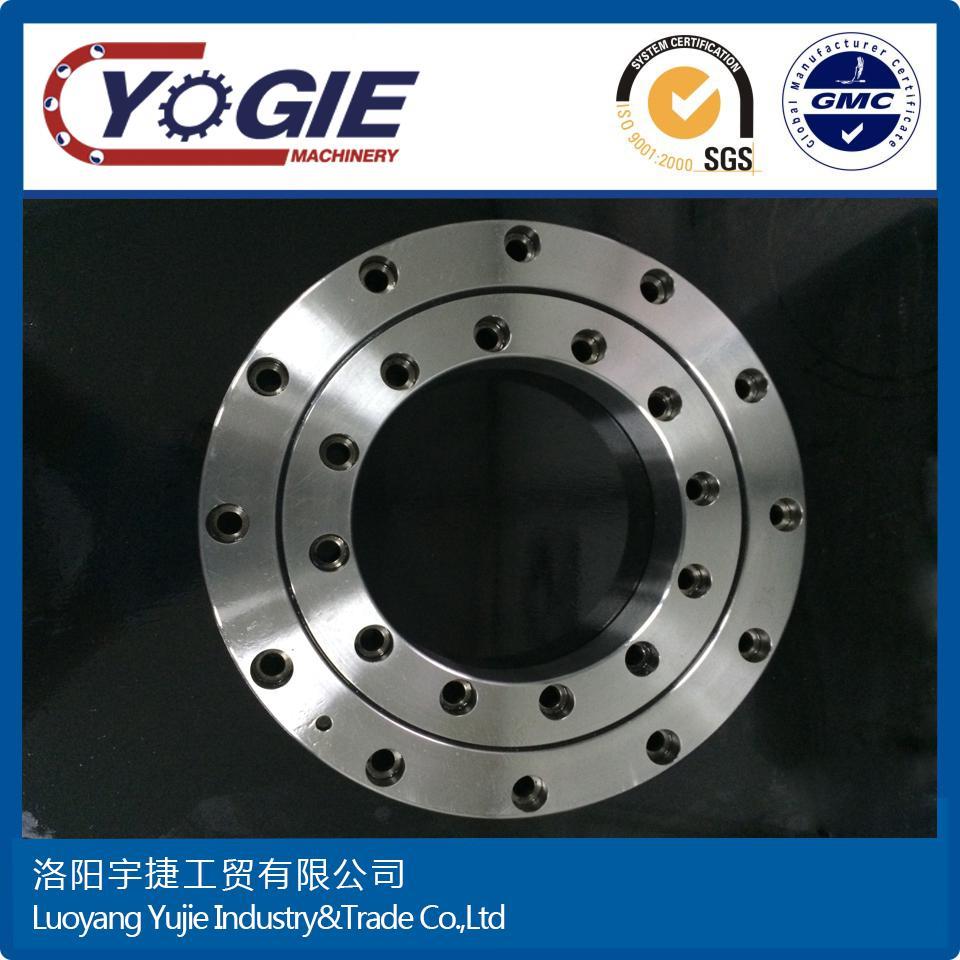

Hög precision YOGIE cross roller bearing raceway storlek och precision är hur man mäter det? Vi tror att många användare vill veta om detta problem innan du väljer typen. YOGIE lager är en professionell tillverkare av korsrullager. Med en kort introduktion till detta problem hoppas vi att våra kunder kan vara säkra på att välja y-rullager.
1. Bär inre diameter
Före mätningen ska lagret monteras och bärbultens bultar ska spännas i enlighet med det angivna vridmomentet. Lagerlocket ska mätas med insidan diametermätaren och ytterdiameterns mikrometer-kolonel efter referensstorleken. Tunnningsområdet ska undvikas under mätningen.
Skillnaden mellan lagrets inre diameter och den yttre diametern hos den motsvarande journalen är passformen.
2. Bär tjocklek
Det yttre mikrometerets fasta mäthuvud omvandlas från ett plan till en sfär, som kan användas för att mäta lagertjockleken.
Lagertjockleken bör i allmänhet regleras inom intervallet 0,005 ~ 0,010 mm, annars kommer lagerets inre diameter att vara out of tolerance.
Att ligga nära öppningen har en viss gallring, bör uppmärksamma mätningen.
3, huvudlager bär koaxialiteten
Koaxialitetsfelets lagerhål orsakas huvudsakligen av koaxialitetsfelet med lagerhål, och koaxialitetsfelet med lagerhål orsakas av deformationen av cylinderblocket.
När spindelhalsens radiella utsträckning inom den angivna toleransen, kontrollera spindelhalsen och lagret ät märke, om läget av huvudlager ägget märkbart är inkonsekvent, är den koaxialitetsfelskillnaden stor, kan användas för att skrapa, tråkigt lager eller byt ut cylinderblocket och andra sätt att lösa, annars är det svårt att säkerställa motorns normala arbete.
4, hållbarhet och lagerhål
Passformen är garanterad av lagerets fria fjäder och ytan på ytan.
Under metoden för mätning av ytan: Montera lagret enligt önskemål, dra åt tvärlagerlagerens bultar till det angivna vridmomentet, lossa en av bultarna och mäta avståndet från lagerkåpan med en känsel , bör värdet ligga inom intervallet 0,05 ~ 0,15 mm.
